 Aluminum Truss >>, Quick Plate 240 Truss ( 240x240mm Square) 板式240x240mm桁架。


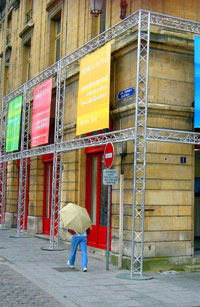

The Name Quick Plate 240 Truss (240x240 Square) was special type for Exhibition Booth Truss, Also for the small event or roofs use. This new standard was developed in some Asia country, to displace 290x290 systems. Because can be save transport space. It's easily to installation and good loading ability. 各種連接端板 及 孔位要求,皆可依客戶要求製作。

点击以下图档, 可跳转下一页。

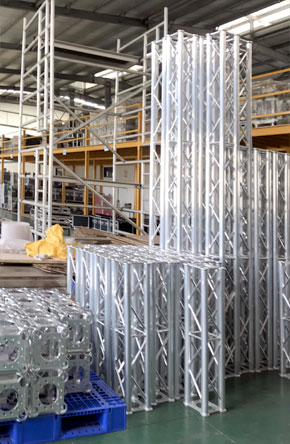

Straight Truss / 240 直型桁架

P24-40101
高100mm 短桁架

P24-40102
高200mm 短桁架

P24-401025
高250mm 短桁架





P24-40103
高300mm 短桁架
P24-40104
長400mm桁架
P24-40105
長500mm桁架




P24-40108 P24-401075
長800 或 750mm桁架
P24-40110
長1000mm桁架
P24-40115
長1500mm桁架

P24-40120
長2000mm桁架
P24-40125
長2500mm桁架
P24-40130
長3000mm桁架


Standard Angles / 240標準彎頭

P24-40404
2 way 90ºL-Angle
角落二通彎頭
P24-40504
2 way 120º  V-Angle.
120度斜彎頭.6件為一組六角型環
P24-40604
2 way 135º  V-Angle.
135度斜彎頭. 8件為一組八卦型

P24-40704
3 way T-Angle.
頂樑-三通彎頭
P24-40804
3 way Corner Angle.
角落三通彎頭
P24-40904
4 way T-Angle.
頂樑-四通彎頭

P24-41104
5 way Cross T-Angle.
十字
-五通彎頭
P24-41104
4 way Cross Angle.
十字
型彎頭
P24-4C110
1m + 2 way Corner Angle.
角落補強彎頭

P24-40210
A45º Steeple Angle.
45度-斜尖
P24-40310
A60º Steeple Angle.
60度-斜尖
P24-4X110
1m + 2 way Cross Angle.
一米邊際-補強彎頭


240 Short Angles / 短距角度彎頭
各種連接 端板 及 孔位要求,皆可依客戶要求製作

P24-40S10
2 Way 10
º A Type Angle.
10度-短距彎頭
P24-40S15
2 Way 15
º A Type Angle.
15度-短距彎頭
P24-40S30
2 Way 30
º A Type Angle.
30度-短距彎頭

P24-40S45
2 Way 45
º A Type Angle.
45度-短距彎頭
P24-40S60
2 Way 60
º A Type Angle.
60度-短距彎頭
P24-4S120
2 Way 120
º V Type Angle.
120度-短距彎頭

P24-4S135
2 Way 135
º V Type Angle.
135度-短距彎頭
P24-4C110s
1m + 2 way Corner Short Angle.
平貼板-四通L彎頭
P24-40402
2 way 90º Short Angle.
二向-方塊

P24-40802
3 way 90º Short Corner Angle.
三向-方塊角落
P24-40702
3 way 90º Short T-Angle.
三向-方塊T型
P24-46240
Size:248x248x248mm
正方形-六面方塊接頭

P24-46250
Size:258x258x258mm
菱形角-六面方塊接頭
P24-46240S
Size:240x240x240mm
窄体-六面方塊接頭
Prop-1810
Expandable 1.8+1m Prop.
(可伸縮2~2.8米-斜支撐)

P24-Plate-C
600x600x10mm Base Plate.
(Zinced Plate / 鍍鋅)
P24-Plate-A
600x600x12mm Base Plate.
(Zinced Plate / 鍍鋅)
P24-Plate-B
600x300x12mm Base Plate.
(Zinced Plate / 鍍鋅)


1. Above Short Angle are using the Plate-Connector only,without the Connect-Bushing same as standard Angle.
2. If using for the Roofs or any Crossbeam, Please using the standard type for heavy loading.



Circle Round Truss / 240圓弧桁架

P24-40100-4
Ø1000mm / 4 pc Circle Truss.
直徑一米,四節式圓弧
P24-40100-8
Ø1000mm / 8 pc Circle Truss.
直徑一米,八節圓弧
P24-40200-4
Ø2000mm / 4 pc Circle Truss.
直徑2米,四節圓弧

P24-40300-4
Ø3000mm / 4 pc Circle Truss.
直徑3米,四節圓弧
P24-40400-8
Ø4000mm / 8 pc Circle Truss.
直徑4米,八節圓弧
P24-40600-8
Ø6000mm / 8 pc Circle Truss.
直徑6米,八節圓弧

其他直徑或節數變化 皆可訂製
P24-40600-16
Ø6000mm / 16 pc Circle Truss.
直徑6米,16節圓弧




Lifting System / 240屋棚昇降系統

本公司特別製作了台灣市場常用240x240的昇降系統,並解決了原本不易搭棚的困擾。搭建快速,省時省工省 人力...

ELE-Base250
250 Pillar Truss Base Set.
昇降系統-立柱底座
ELE-SB250
Sleeve Block for 250 Lifting Sys.,
昇降系統-上升滑套
ELE-Hinge250
1.2m Hinge for 250 Base Pillar
昇降系統-底座立柱

ELE-TS250
250 Pillar Truss Top Section.
昇降系統-柱頂鏈條滑輪
P24-44T15
4 Way Top Beam 15º Slope  Angle
尖頂屋棚-龍骨樑4通
P24-45T15
5 Way Top Beam 15º Slope  Angle
尖頂屋棚-龍骨樑5通


P24-43W15
Roof Eaves 15º Slope 3 Way Angle
尖頂屋棚-側斜樑2通
P24-DuoSet
Duo-Truss Canvas brace.
尖頂屋棚-側斜樑洩水架

連接板之孔位,依客戶要求製作。



 TP- 系列編號 已改為P24- ,TP- 及 P24-系列 皆為同一產品。
Remarks :
 Quatro P240 Truss Weights 7kgs/m . Main Tubes: Ø 50mm x 2mm , Braces:  Ø 20mm x 2mm, Mat. EN-AW6082-T6.
 All Length truss are includes EN AW2011-T6 Connect-KIT.   The angles truss are excluded .
Average Load : kgs / meter   2m 4m 6m 8m 10m 12m
  2000 1800 1600 1000 950 740
Deflection (mm)   19 28 34 89 100 120
Load / kgs  1m 2m 4m 6m 8m 10m 12m
2000 1800 1200 800 600 500 400
Deflection (mm) 12 19 29 40 56 78 105
 Be Careful : Never overpass the load specifications .
