可 使用 U型 大套筒,大榫件頭或使用B型 一般套筒及榫件頭
|
|
|
| U520

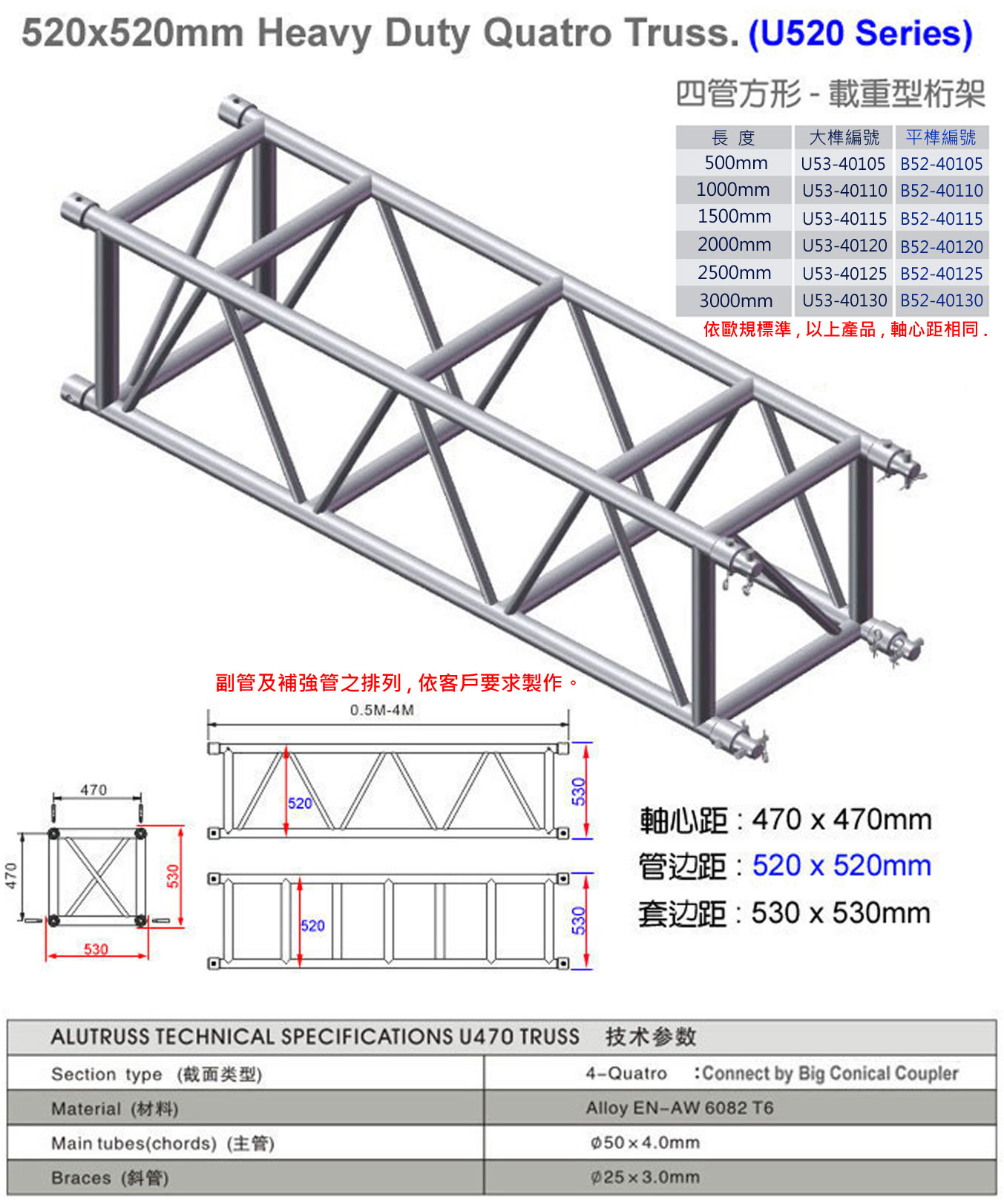

Series : 管編距:520x520mm,(軸距:470x470mm) Heavy Duty Quatro Truss. (方型大接頭-插銷式載重桁架) |
| |
|
作為常用的大榫件頭的橫樑大架,通常也被拿來使用於屋棚之升降立柱。所以使用者通常考慮樑與柱都使用相同的接頭。那麼,可以是樑與柱都使用齊管接頭(B-Type),使之方便滑套昇降，而不是使用加大接頭(U-Type)。 |
|
 |

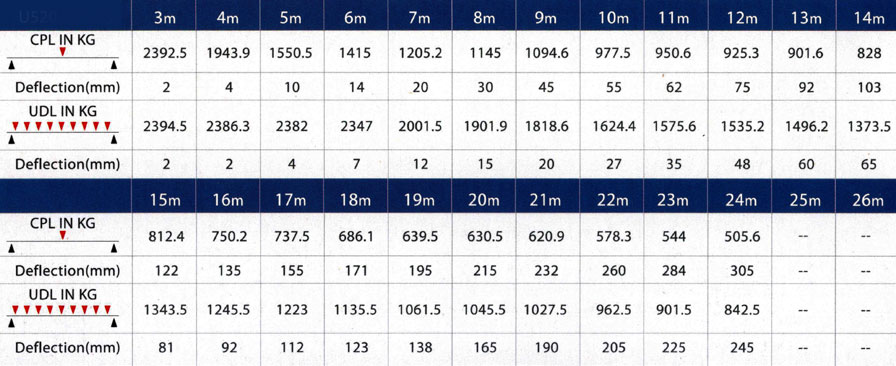

Loading
Specifications for U520 Truss.
|
|
|
|
以下為台規520x520加強版-強力樑/柱通用桁架 |
|

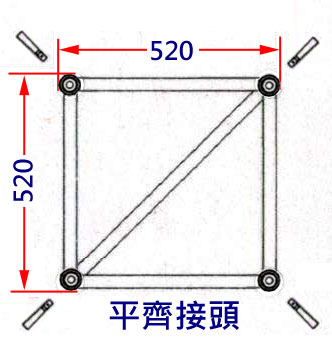

520x520桁架使用4毫米管材, 有二種規格. U型大套接頭和
B型小套接頭。大套接頭僅適用於橫樑, 但較為載重。小套接頭

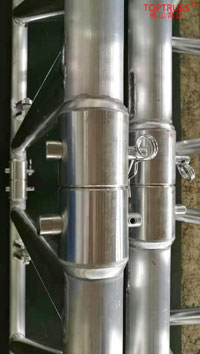

因為套筒平滑無凸出,可以使用滑套,並共用橫樑和立柱使用。下圖是小套接頭圖片,僅供參考。客戶依需求選購大套或小套桁架。其補強管排列方式,亦可依客戶要求製作。 |
|
 |
 |
 |
B52-40103
520, 300mm Short Truss |
B52-40105
520, 500mm Trapezoidal Truss |
B52-40110
520, 1 meter Trapezoidal Truss |
| |
|
|
 |
 |
 |
B52-40115
520, 1.5 meter Trapezoidal Truss |
B52-40120
520, 2 meter Trapezoidal Truss |
B52-40130
520, 3 meter Trapezoidal Truss |
|
|
|
|
 |
 |
 |
B52-46520
520x520x520mm Box Corner.
特規B套筒-520六面臨連接方塊 |
B52-42S60
Heavy-Duty 60°
520 Angle.
加強型-520桁架-60度彎頭 |
B52-42S45
Heavy-Duty 45°
520 Angle.
加強型-520桁架-45度彎頭
|
|
|
|
|
 |
 |
 |
B52-42S30
Heavy-Duty 30°
520 Angle.
加強型-520桁架-30度彎頭
|
B52-LightBlock
Sleeve Block for 520 Pillars.
520板式-輕型滑套 |
B52-MultiBlock
Versatile 520 Socket Block
520載重型-多功能滑套 |
|
|
|
|
|
|
|
|
|
建議採購產品 :

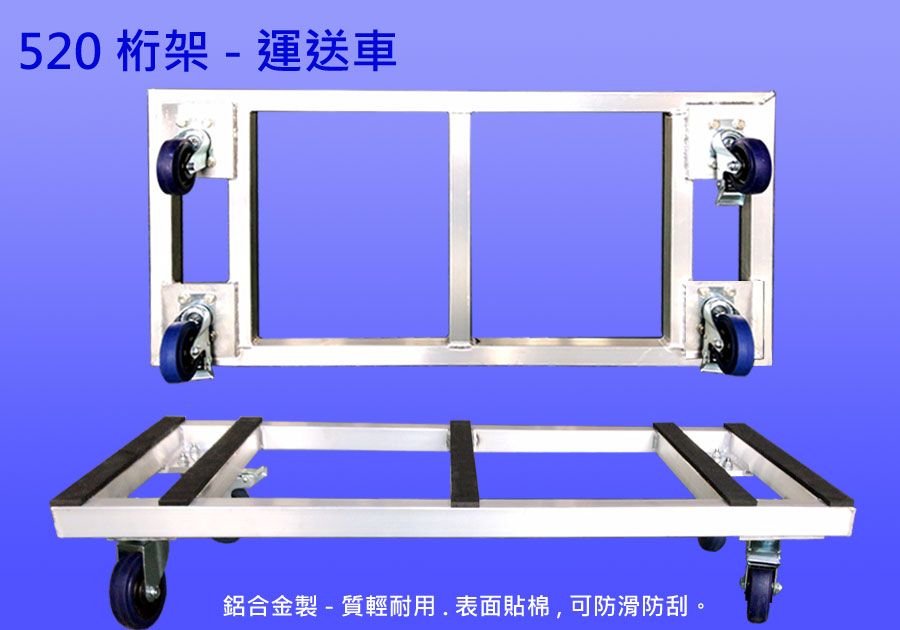

520桁架-小推車 Size: L:1125 x W:530 x H:180mm, Tube:40x40x2mm.
任何規格皆可訂製。
Truss carts of any
specification can be customized. |
|
 |
 |
|

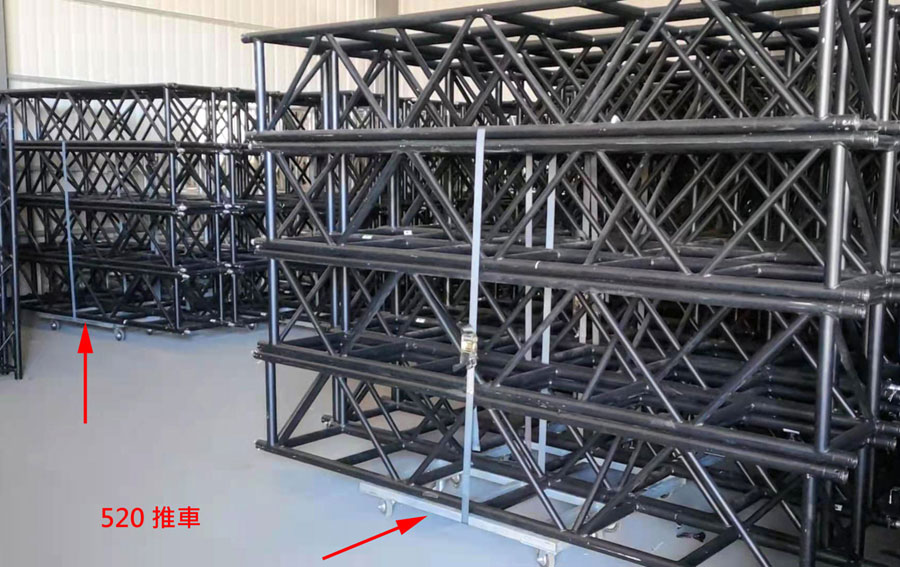

質輕
耐用 可堆疊。 |
運送 或
入庫皆方便。 |
 |
